Esquema de un circuito logico
Esquema simple
viernes, 15 de octubre de 2010
Conclusiones
--Aunque los circuitos electrónicos podrían parecer muy complejos, en realidad se construyen de un número muy grande de circuitos muy simples.
--La vida hoy en dia desarrollada en un principio de formo de circuitos logicos,y de ahi se deribaron las nuesvas tecnologias solo esperemos que estas no se olviden de dodne proviene todo.
TECNOLOGIA
Volver al menu de inicio
--La vida hoy en dia desarrollada en un principio de formo de circuitos logicos,y de ahi se deribaron las nuesvas tecnologias solo esperemos que estas no se olviden de dodne proviene todo.
TECNOLOGIA
Volver al menu de inicio
Componentes de un circuito logico.
Como ya mencione en la entrada anterior un circuito logico
se forma de varios componentes que son:
-- COMPUERTA AND (Y)
La compuerta AND o Y lógica es una de las compuertas más simples dentro de la Electrónica Digital.
La compuerta Y lógica más conocida tiene dos entradas A y B, aunque puede tener muchas más (A,B,C, etc.) y sólo tiene una salida X.
La compuerta AND de 2 entradas tiene una tabla que comprueba su funcionamiento
--COMPUERTA LOGICA OR O COMPUERTA O
La compuerta O lógica o compuerta OR es una de las compuertas mas simples dentro de la Electrónica Digital.
La salida X de la compuerta OR será "1" cuando la entrada "A" o la entrada "B" estén en "1".
Expresándolo en otras palabras:
En una compuerta OR, la salida será "1", cuando en cualquiera de sus entradas haya un "1".
La compuerta OR se representa con la siguiente función booleana: X = A+B óX = B+A
--COMPUERTA LOGICA NOT O COMPUERTA INVERSORA
Dentro de la electrónica digital, no se podrían lograr muchas cosas si no existiera la compuerta NOT o compuerta No, también llamada compuerta inversora.
La compuerta NOT como la compuerta AND y la compuerta OR es muy importante. La compuerta NOT entrega en su salida el inverso (opuesto) de la entrada.
La salida de una compuerta NOT tiene el valor inverso al de su entrada. En el caso del gráfico anterior la salida X = A
Esto significa que:
- Si a la entrada tenemos un "1" lógico, a la salida hará un "0" lógico y ...
- Si a la entrada tenemos un "0" lógico a la salida habrá un "1" lógico.
Un motivo para implementar un circuito que tenga en su salida, lo mismo que tiene en su entrada, es conseguir un retraso de la señal original con un propósito especial.
Volver al menu de inicio
se forma de varios componentes que son:
-- COMPUERTA AND (Y)
La compuerta AND o Y lógica es una de las compuertas más simples dentro de la Electrónica Digital.
La compuerta Y lógica más conocida tiene dos entradas A y B, aunque puede tener muchas más (A,B,C, etc.) y sólo tiene una salida X.
La compuerta AND de 2 entradas tiene una tabla que comprueba su funcionamiento
--COMPUERTA LOGICA OR O COMPUERTA O
La compuerta O lógica o compuerta OR es una de las compuertas mas simples dentro de la Electrónica Digital.
La salida X de la compuerta OR será "1" cuando la entrada "A" o la entrada "B" estén en "1".
Expresándolo en otras palabras:
En una compuerta OR, la salida será "1", cuando en cualquiera de sus entradas haya un "1".
La compuerta OR se representa con la siguiente función booleana: X = A+B óX = B+A
--COMPUERTA LOGICA NOT O COMPUERTA INVERSORA
Dentro de la electrónica digital, no se podrían lograr muchas cosas si no existiera la compuerta NOT o compuerta No, también llamada compuerta inversora.
La compuerta NOT como la compuerta AND y la compuerta OR es muy importante. La compuerta NOT entrega en su salida el inverso (opuesto) de la entrada.
La salida de una compuerta NOT tiene el valor inverso al de su entrada. En el caso del gráfico anterior la salida X = A
Esto significa que:
- Si a la entrada tenemos un "1" lógico, a la salida hará un "0" lógico y ...
- Si a la entrada tenemos un "0" lógico a la salida habrá un "1" lógico.
Un motivo para implementar un circuito que tenga en su salida, lo mismo que tiene en su entrada, es conseguir un retraso de la señal original con un propósito especial.
Volver al menu de inicio
Que es un circuito logico?
Un circuito es un sistema físico compuesto por varios cables conductores conectados entre si por conectores.
REPRESENTACION DE UN CIRCUITO LOGICO
En un circuito lógico digital se transmite información binaria (ceros y unos) entre estos circuitos y se consigue un circuito complejo con la combinación de bloques de circuitos simples.
La información binaria se representa en la forma de: (ver gráficos arriba)
- "0" ó "1",
- "abierto" ó "cerrado" (interruptor),
- "On" y "Off",
- "falso" o "verdadero", etc.
Los circuitos logicos se componen por elementos digitales como la compuerta AND (Y), compuerta OR (O), compuerta NOT (NO)......
Volver al menu de inicio
REPRESENTACION DE UN CIRCUITO LOGICO
En un circuito lógico digital se transmite información binaria (ceros y unos) entre estos circuitos y se consigue un circuito complejo con la combinación de bloques de circuitos simples.
La información binaria se representa en la forma de: (ver gráficos arriba)
- "0" ó "1",
- "abierto" ó "cerrado" (interruptor),
- "On" y "Off",
- "falso" o "verdadero", etc.
Los circuitos logicos se componen por elementos digitales como la compuerta AND (Y), compuerta OR (O), compuerta NOT (NO)......
Volver al menu de inicio
jueves, 14 de octubre de 2010
Circuitos Logicos.
En este blog la tematica central es la de explicar y definir
de una manera practica que es un circuito logico,sus funciones,
sus componentes y de donde provienen.
Se te llevara atraves de su historia,sus categorias y sus
planteamientos.

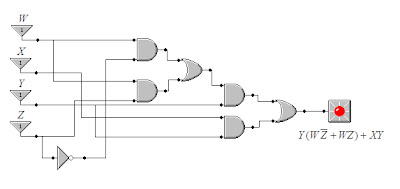

ESQUEMA DE UN CIRCUITO LOGICO
de una manera practica que es un circuito logico,sus funciones,
sus componentes y de donde provienen.
Se te llevara atraves de su historia,sus categorias y sus
planteamientos.
ESQUEMA DE UN CIRCUITO LOGICO
